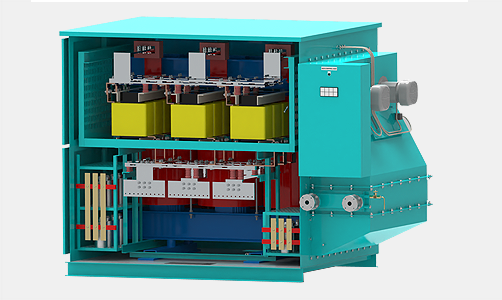

LCL FILTER 일체형 절연변압기
KOC전기의 기술력을 바탕으로 전력변환시스템에 발생되는 과도 전압 및 고조파전류의 억제를 통하여 안정적인 전력을 제공합니다.
• 전력변환장치(정류기, 인버터 등) 회전기에 의한 발생 등 여러 가지 원인으로 인해 발생된 고조파는 우리가 사용하는 장치의 지속적인 영향을 주어 기기의 오동 작, 발열, 소음 및 소손을 발생시킵니다. 또한, 변압기등 의 장치는 부하 손실분이 발생하여 사용 수명을 단축시키는 원인이 되어 출력 분석을 통한 LCL FILTER 설계로 안정적인 전력 품질을 유지합니다.
• 기존에 사용되어오던 LC FILTER와 절연변압기가 별개의 기자재로 설치됨에 따라 임피던스 불일치로 과전압 발생 및 고조파 저감 성능이 떨어지거나, 추진 전동기 제어문제가 발생하던 문제점을 보완하여 LCL FILTER가 포함된 일체형 절연변압기를 개발하여 더 안정적인 억제성능을 제공합니다.
•KOC의 일체형 LCL FILTER는 열발생에 대한 자체적인 COOLING효과를 가지고 있으며, 기존의 별도로 사용하던 LC FILTER와 전연변압기의 일체화로 선박에 설치시 공간적인 측면에서 효율적입니다.
주요 사양
출력 | 1~3MVA |
---|---|
효율 | 98% 이상 |
출력 전압 | 6.6kV ± 4% |
출력 전압 THD | 4% 이하 |
온도상승 | 95K 이하 |
전압 내구성 | 저압부 3kV 이상 / 고압부 20kV 이상 |
충격전압 내구성 | 40kV 이상 |
유도전압 내구성 | 13.2kV 이상 |
절연저항 성능 | 20MΩ 이상 |
외함 보호등급 | IP 44 |
